Mereni otevreni klapky skleniku

Středa Duben 22 22:38:30 CEST 2020

No kdyby se použilo indukční čidlo přiblížení (myslím to, co se montuje na stroje - něco takového https://www.tme.eu/cz/details/ime12-08npszc0s/indukcni-cidla-valcova-dc/sick/?brutto=1&gclid=CjwKCAjw1v_0BRAkEiwALFkj5inWS4lsXY8ZvyAq4AGTZnSTjqIsfnriu_oK73b5iZt_T8eIfyBvaBoCGz8QAvD_BwE), tak by se ty zuby detekovat daly. Ale pořád to neřeší tu absolutní polohu, znamená to, že jednou za čas ty klapky musím zavřít, abych si najel k nule.Ale asi to rozumněji nepůjde.

Pavel Kutina

  ----- Original Message -----
  From: Pavel Hudecek
  To: HW-news
  Sent: Wednesday, April 22, 2020 10:29 PM
  Subject: RE: Mereni otevreni klapky skleniku

  Hlavně nic optického. Zaleze tam hmyzák a je vymalováno. A když ne, časem se to zanese.

  Motor je od pohledu asynchronní, takže BEMF nehrozí.

  Určitě doporučuji něco magnetického. Třeba dvě hallovky a magnet vedle zubů a je z toho inkrementální čidlo.

  PH

  Od: Jindrich Fucik

  možností máš celkem dost, co třeba infra závora na zubech toho hřebenu?

  Nebo počítat otáčky motoru podle BEMF? Nebo dejme tomu kolečko s dírkou

  na pastorku motoru a počítat otáčky? Větší počet dírek = větší přesnost?

  Dát tam dvě opto závory a udělat snímač jako má kuličková myš? budeš

  dokonce vědět, jestli se okno zavírá nebo otevírá?

  Nebo napíšeš do vyhledávače "rotary encoder" a koupíš takovej snímač?

  Nebo si na ten snímač dáš gumové kolečko z kolečkové brusle a přiložíš

  ho na ten hřeben?

  Nebo na ten hřeben namaluješ grayův kód a budeš sledovat absolutní polohu?

  Nebo dlouhej černo-bílej trojúhelník a budeš na to svítit a sledovat

  odrazivost?

  Hodně záleží, jaký je poměr komerce a hračky. Já bych šel do těch enkodérů.

  Dne 22.4.2020 v 21:09 Pavel Kutina napsal(a):

  > Jo a to podstatné - délka pojezdu po tom hřebenu je tak 40 cm.,

  >

  > Pavel Kutina

  >

  >

  > ----- Original Message ----- From: "Pavel Kutina" <hw na prelude.cz>

  > To: "HW-news" <hw-list na list.hw.cz>

  >> známý potřebuje trochu automatizovat skleník, přesněji otevírat klapky

  >> skleníku v závislosti na teplotě a vlhkosti. Algoritmus kdy, jak a o

  >> kolik otevřít teď není "na pořadu dne", s tím by si měl hrát jiný

  >> člověk a bude to předmětem ladění.

  >>

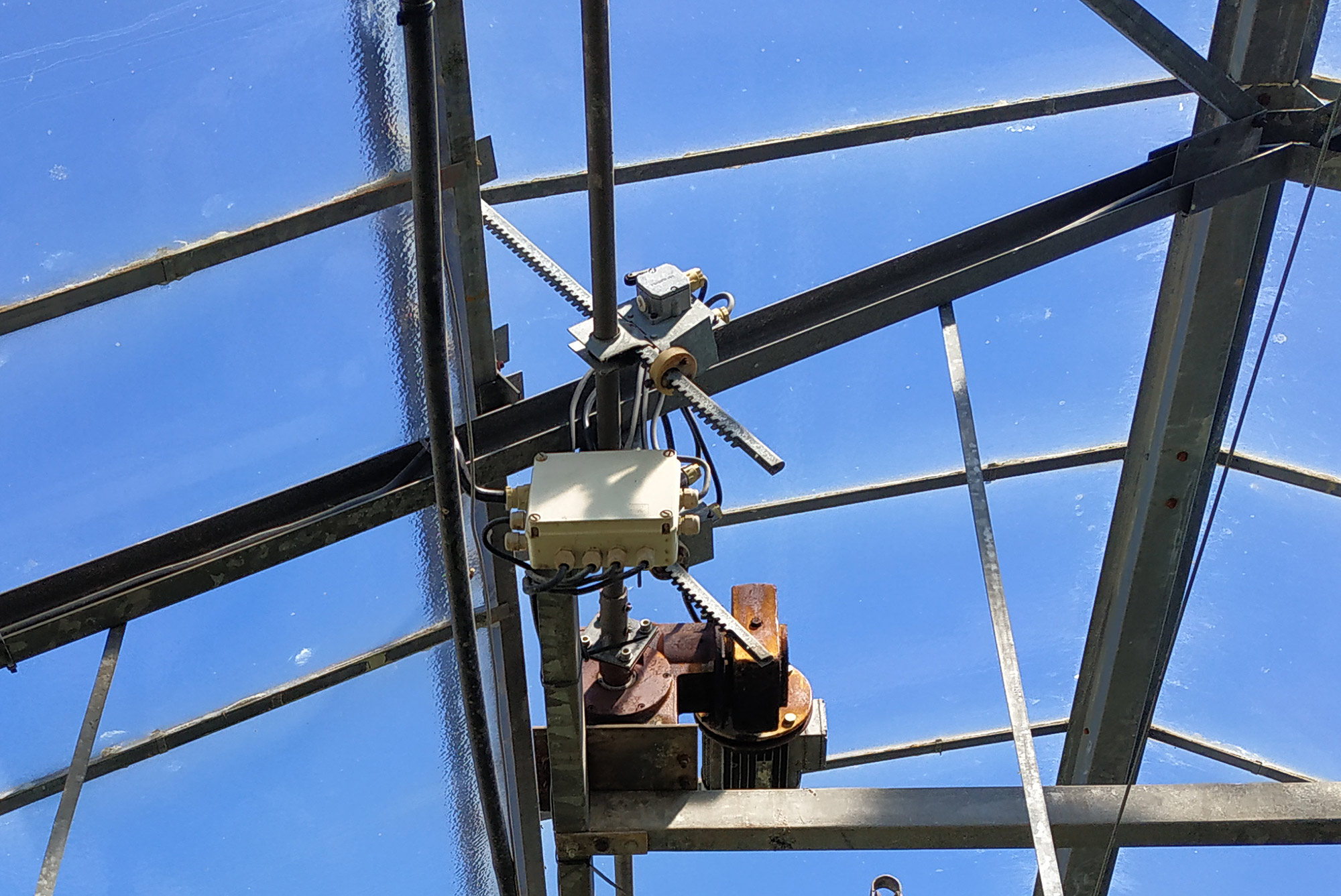

  >> Já bych potřeboval udělat něco, co bude ty klapky otevírat. Elektricky

  >> je to relativně jednoduché, jsou tam motory s koncákama a stykače,

  >> motor s převodovkou přes výstupní ozubené kolo jezdí po hřebenové

  >> tyči, ta je přímo uchycená ke klapce. (Stávající mechaniku jsem

  >> vyfotil - http://www.aaweb.cz/files/sklenik_pohon.jpg )

  >>

  >> Potud OK, jen je potřeba zjistit, v jaké poloze se nachází klapka

  >> skleníku.

  >>

  >> Aktuálně je tam živej člověk, co najede ručně s klapkou do polohy,

  >> která se mu líbí, a vypne motor. K tomu, aby se to dalo automatizovat,

  >> potřebuju vědět, v jaké poloze klapka je. Varianta, že budu měřit čas

  >> od koncáku mi nepřipadá zrovna ideální - odpory v soustavě, vliv

  >> počasí atd.

  >>

  >> Ve skleníku jsou tyhle klapky čtyři (není to úplný zahradní drobeček),

  >> nějaký bastl by tedy měl být čtyřikrát shodný. Nepotřebuju znát

  >> přesnou polohu, v podstatě by asi stačilo nastavení do jedné z dejme

  >> tomu pěti poloh - napadlo mne paralelně s tou hřebenovou tyčí umístit

  >> trubku, v níž bude suvně magnet a hrst jazýčkových kontaktů, ale třeba

  >> existuje něco, co se dá koupit a namontovat, jen o tom nevím.

  >>

  >> Prostředí je samozřejmě silně agresivní - vlhko, teplo, občas

  >> kondenzující voda, občas námraza, občas nějaké soli z hnojiv v párách

  >> - rád bych se vyhnul úplnému bastlu, potřebuju něco "průmyslovějšího",

  >> samozřejmě čím levněji, tím lépe, ale nějaké peníze na to snad jsou.

  >>

  >> Napadne někoho něco buď jenoduše vyrobitelného, případně dejme tomu v

  >> jednotkách tisíců koupitelného?

  >>

  >> Díky za každý tip.

------------------------------------------------------------------------------
