transformator temperature class

[Zuffa Jan]

Bohuzial dnesne auta zasuvky po vypnuti zapalovania odpajaju,
takze jedine vytiahnut servisnu zasuvku a pripajat to do nej.
alebo otvarat kapotu.

j.

From: Hw-list [mailto:hw-list-bounces na list.hw.cz] On Behalf Of Jan Kuba
Sent: Friday, March 08, 2019 12:06 AM
To: HW-news
Subject: Re: transformator temperature class

Tak, tak... šidí to a ne že ne. Je třeba se zamyslet a když mám vyrobit 2W trafo, nemůžu ošidit ani jádro, ani vinutí - naopak je třeba proti standardnímu výpočtu předimenzovat.

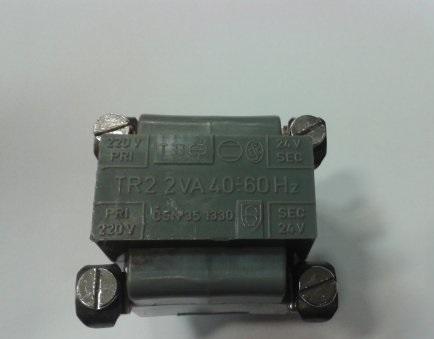

Možná znáte signálkové trafo 24V / 2VA - zalité také v plastu, má po obvodu 4 šrouby. označení TR2
http://www.elektroodbyttp.cz/obrazek/6be4f29b-4dae-4143-990e-faa33276c041.jpg
To je naprosto studené, v klidu ( bez zátěže ) nehne elektroměrem.   To ještě tatíci dokázali spočítat, nešidit a poctivě  vyrobit.
Má průřez sloupku cca 2x1,2cm, což odpovídá (dle běžných vztahů pro výpočet transformátorků) výkonu okolo 5W.
Příklad toho, že to jde, když se chce.
V dobách studia jsem s těmito tráfky dělal konzervátory na autobaterie. V dobách předrevolučních to byl hit a pro mě skromný zdroj příjmů :-)
Do série se sekundárem se dala jediná KY703 a žárovička 12V/2W  a rovnou na autobaterii pomocí palubního konektoru.
http://www.fprik.net/x003.html
Takže to jádro bylo ještě stejnosměrně sycené, ale  nikdy jediné trafo neodešlo.


  Já pro malé aparátky a různé měřáčky, nabíječky a udělátka ze sítě napájené mám v oblibě zvonková trafa.
Mám zásobu těchto rumunských:
https://rodsolid.rezk.cz/obrazky/zvonkove-trafo.jpg
Primární a sekundární cívky jdou od sebe úplně oddělené - na C jádru  na každé  straně sloupku jedna.
Primární proud se trochu liší podle toho, jak kdo asi zastavil mašinu co motala tu primární cívku, ale vždycky je do  max  0,5mA.
 Přičemž upravený "lídlometr" ( bočník 10x menší )  ukáže 0,1 W a střídá se s 0..
A co je důležité, nevadí zkrat na výstupu a díky konstrukci na C sloupku je minimální rozptylové pole.
