Re: Triak - Toroid - Led (místo žárovky) -> Ďáblíci?

[Jan Linhart]

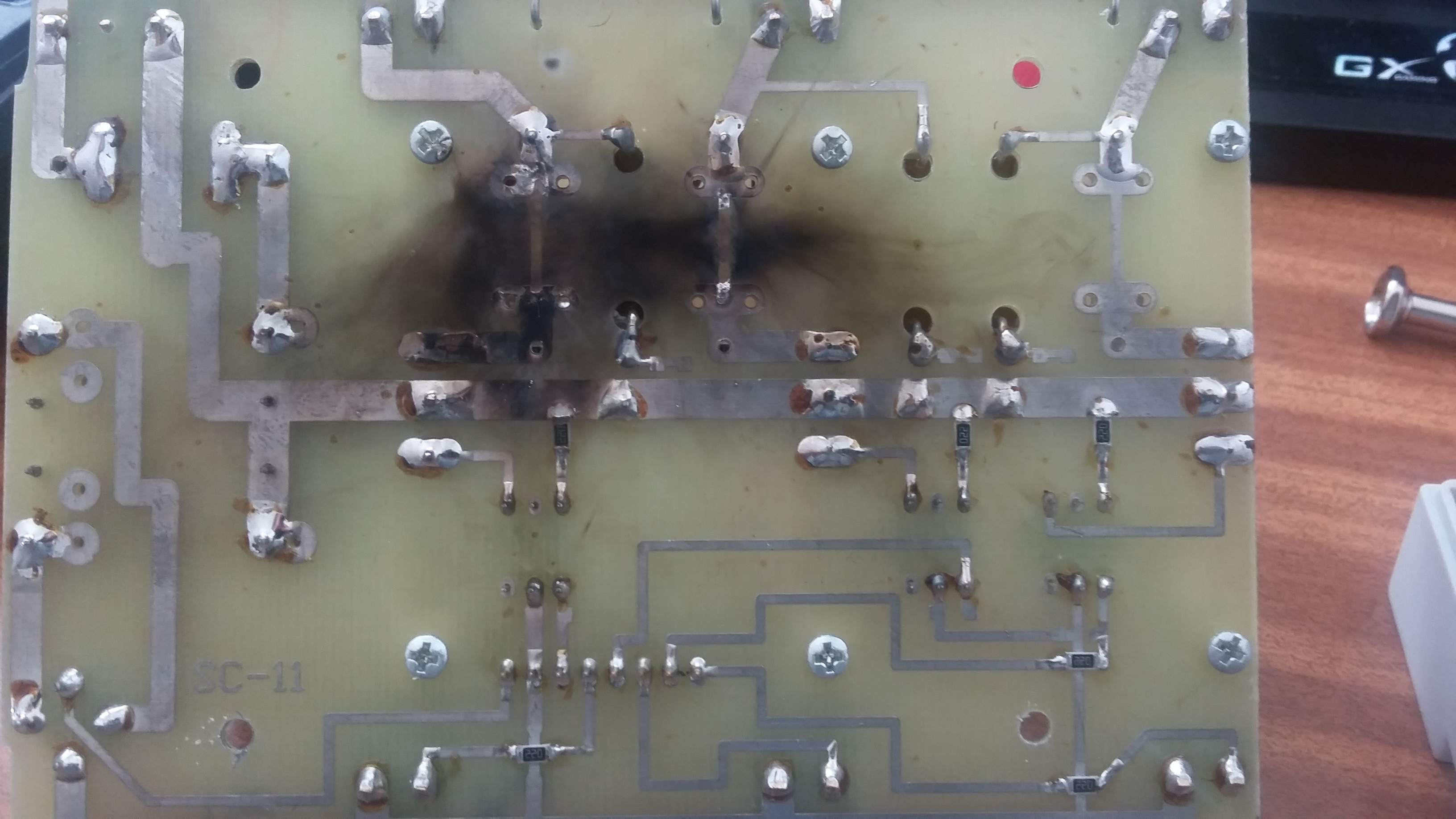

Sice nevím jak se měří Triak, ale porovnáním s nedotčeným to vypadá, že
přežil.

http://www.liny.cz/20190317_112608.jpg

Jestli Vám rozumím dobře, tak si kondenzátory vyzobávaly špičky pouze z
jedné polarity

a při opačné nikoliv. Pravdou je, že původní řešení s žárovkami mělo 2
okruhy a fungovalo

mnoho let. Žárovky postupně (po roce) odcházely a byly vyměňovány za
led. Používal se

pouze  1 okruh. U něho zhruba před půl rokem odešlo trafo. Tudíž jsem to
přepojil na

nepoužívané trafo z 2. ohruhu a to teď odešlo také. Proto mé podezření
na mizerné ďáblíky.


Jak moc musí být odběr z trafa symetrický, aby se nepřesycovalo? Původní
nezměnitelné

zapojení LED je 3x 8 LED. Mohu místo můstku použít jednoduché diody a
jednou polaritou

živit 8 LED a druhou 16 LED?


Děkuji za vyřešení záhady a potvrzení podezření.


Honza


Dne 17.03.2019 v 11:56 Miroslav Mraz napsal(a):
> Když se ptáte na ďáblíky, přidám zkušenost z praxe. Triac má různou
> citlivost v různých kvadrantech pracovní oblasti. Tím je dáno, že
> kladná a záporná půlvlna může mít různou amplitudu. Do odporové zátěže
> to nevadí, ale indukční zátěž může být dost průšvih. Vytvoříte
> stejnosměrnou složku, která přesytí jádro a pak odejde jak trafo, tak
> triac. Ale netuším, jestli je to váš případ.
>
> Mrazík
>
> Dne 17. 03. 19 v 10:48 Jan Linhart napsal(a):
>> Přeji krásnou slunečnou neděli,
>>
>>       vrtá mi hlavou jedna věc. Někdo předemnou vyrobil stmívač.
>> Zjednodušeně
>>
>> by se dalo říci, že pvůdní 12V halogenky byly živené transformátorem,
>> který třeba
>>
>> hodinu i déle dostával snížený výkon díky Triaku. Halogenky jsem
>> nahradil led
>>
>> s kondenzátorem. Se stmíváním se snažím vyrovnat různým způsobem,
>> nicméně
>>
>> došlo k tomu, že vyhořel transformátor, který by měl být v
>> současnosti značně
>>
>> předimenzovaný a vzal sebou i Triak. Je mi jasné, že na rozdíl od
>> PŮVODNÍCH
>>
>> žárovek, mají NOVÉ Ledky kapacitní charakter. Tedy Jakmile Triak sepne,
>>
>> transformátor veškernou energii musí dodat prvním impulsem.
>>
>>       Dotaz: Mohli transformátor spálit nějací ti ďáblíci?
>>
>>
>> Detaily: Cca 24x 10W halogen nahrazen 1W LED s PT4115. DIM uvedeného
>> čipu funguje
>>
>> v lineárním režimu mizerně, zhruba 50 - 100 %. Proto zvažuji MCU, ale
>> vzhledem
>>
>> k mrtvému transformátoru se chystám nechat navinout místo 12V
>> nějakých 3,5V a veškerou
>>
>> složitost u LED řešit obyčejným odporem. Samozřejmě u trafa nasázet
>> pár velkých
>>
>> kondenzátorů. Triak BTB24. Bude to dlouhodobě funkční?
>>
>>
>> Děkuji za případné varování nebo zlepšovák.
>>
>>
>> Honza
>>
>>
>> PS regulátor:
>>
>> http://www.liny.cz/20190317_101204.jpg
>>
>> http://www.liny.cz/20190317_101140.jpg
>>
