Covox (LPTDAC) - DA prevodnik R2R

[Pavel Kadečka]

Jenže na to je potřeba už víc než jen pár odporů.

Nemáte někdo tip na ovladač pro windows 95/98? Pokud vůbec existuje.
Co jsem našel, sice funguje i ve W9x, ale je to ovladač pro Windows
3.1.

Pavel Kadečka.

Dne 28. října 2017 13:41 Pavel Urbancik <hw na itherm.cz> napsal(a):
> Co postavit rovnou stereo
> http://www.8bity.cz/2014/postavte-si-pc-zvukovka-podruh-covox-stereo-on-1/
>
> jinak doporucuju projit martinovy stranky, postavil si od Apple 1 az po Amigu  a XTcko.
>
>
> Pavel
>
>
>
> -----Original Message-----
> From: Hw-list [mailto:hw-list-bounces na list.hw.cz] On Behalf Of Pavel Kadečka
> Sent: Friday, October 27, 2017 10:45 PM
> To: HW-news
> Subject: Re: Covox (LPTDAC) - DA prevodnik R2R
>
> Jo, budu si bastlit covox, je to takové retro pro staré PC.
>
> Další námět na bastlení je Adlib do ISA slotu, jsou k tomu kompletní plány a nevypadá to moc složitě:
>
> http://tubetime.us/index.php/2016/07/22/a-reproduction-adlib-sound-card/
> http://www.malinov.com/Home/sergeys-projects/isa-opl2-card
>
> Pokud někoho napadá, proč prostě nesehnat ISA zvukovku, jednak moc nejsou (a když, tak drahé) a jednak zabírají ISA slot. V jenom kompu tu mám jen dva sloty a vlastně oba obsazené a pak tu mám hezký motherboard pentium, kde je integrovaná grafika, ale zvuk ani síť to nemá a jediný slot je proprietální konektor pro připojení riser card, kterou nemám. Tak proto covox.
>
> P.K.
>
> Dne 27. října 2017 22:08 sam.hw <sam.list.hw na gmx.com> napsal(a):
>> Zdravim,
>> nejdriv jsem si myslel, ze pod tim nazvem je mysleno neco jineho ...
>> to uz je let, co jsem to pouzival. mozna to jeste v nejake krabici mam
>> stale, musel bych pohledat.
>>
>> laboroval jsem kdysi se zapojenim - nakonec jsem skoncil s neim
>> podobnym (pokud pamet funguje) jak je to R2R (zdroj armory) ale nemel
>> jsem to na oscilu, zapojeni jsem posuzoval podle zvuku, jaky z toho
>> lezlo: nejmene harmonickych (pisklavych zvuku), nejmene zkreleni ...
>>
>> :)
>>
>> --------------------------
>>   Sam
>> --------------------------
>>
>>
>> On 27.10.2017 20:01, Pavel Kadečka wrote:
>>>
>>> Přátelé,
>>>
>>> jak funguje D/A převodník postavený z odporů?
>>>

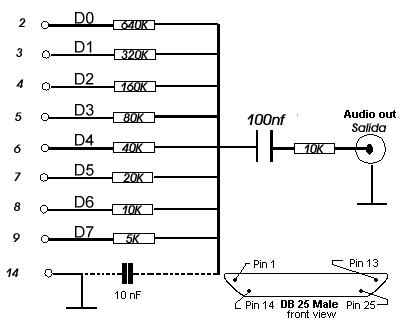

>>> Nejjednodušší schéma na pochopení je to, kde jsou odpory v poměru
>>> 1/2/4/8/16/32/64:128, největší odpor je u nejnižšího bitu (takže zkrz
>>> něj proteče nejmenší proud a na výstupu bude nejmenší napětí, což je
>>> logické):
>>>
>>> http://www.msxvillage.fr/upload/covox.gif
>>>
>>> Kupodivu jsou na netu schémata, kde je to přesně obráceně, nejmenší
>>> bit má nejmenší odpor, tzn. na výstupu bude největší napětí:
>>>
>>> http://www.msxvillage.fr/upload/covox_1.gif
>>>
>>> Když nad tím přemýšlím, pro zvukový výstup to bude fungovat taky. Jen
>>> ta výstupní křivka bude inverzní.
>>>
>>> Pak je tu ale to zapojení R2R:
>>>
>>> http://www.armory.com/~rstevew/Public/R-2R_DACs/Covox.gif
>>>
>>> A moje otázka zní, k čemu je tam ten odpor R17? Chápu, že ty ostatní
>>> odpory tam udělají tu kombinaci 1/2/4/..., ale ten R17 nechápu. Ale
>>> na některých schématech chybí:
>>>
>>> http://www.filety.net/arty/sprzet/edw/covox/rys1.png
>>>
>>> Díky.
>>>
>>> Pavel Kadečka.
