Zdravim,

chtel bych si postavit zvedak na motocykl a tak jsem si predbezne vybral
tuto konstrukci

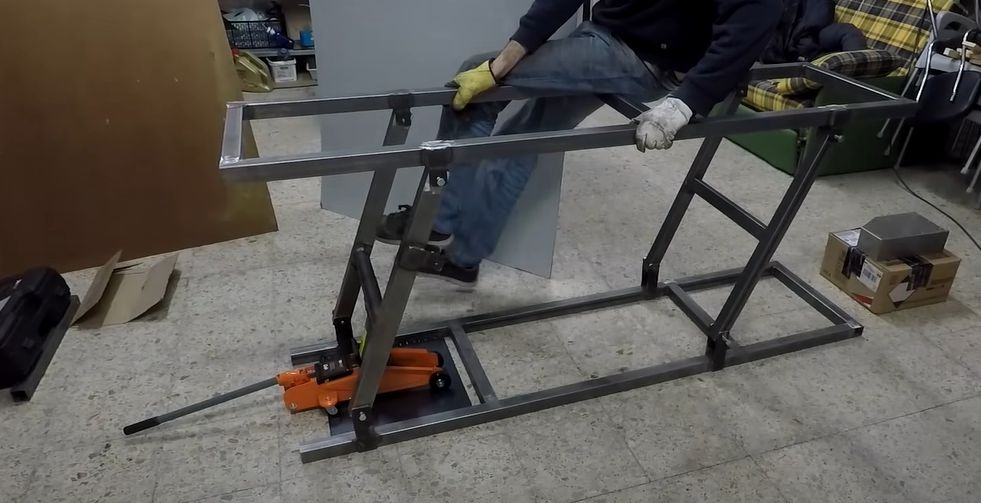

http://www.cncnet.info/galery/motorky/zvedak/obr1.jpg

dalsi moznost je nuzkovy system, ktery je trochu slozitejsi na vyrobu.

Nicmene premyslim jak to cele funguje z hlediska rozkladu sil...neco si
odvodit dokazu, ale treba si nejsem jisty jaky vliv ma umisteni zateze
na horni plosine (mysleno nad mistem zvedaji, uprosted mezi vzperami a
treba uplne mimo vzpery)...skoro bych rekl, ze to na silu na heveru nema
vliv, ale jisty si nejsem.

Velikost v zavislosti na uhlu vzpery je cos to je snad jasne, ale je
treba vzit do uvahy pohyb ramene tohodle systemu heveru a neni mozne jit
na uhly vyssi nez treba 75-80st.

Primarne mne ale zajima jak je to s tim vlivem na to kde se nachazi na
horni plosine to pusobiste sily od zvedaneho predmetu.

RV
