Re: Logický analyzátor 8Ch/24MHz z Číny

[Michal Grunt]

Mám to cca 14 dní a ještě jsem to nezkoušel :-).

Jinak asi nebude problém jeden kondík odletovat (asi nějaký z kraje) a
mohu ho změřit pomocí čínského AVR multi-multi měřáku. Pak mám ještě
jeden měřič kondenzátorů s PIC - ze Slovenska a na konec takovou
měřící pinzetu na SMD - opět z číny, která C také měří. Snad ten
kondík po vypájení v tom bordelu na stole najdu...

Dne 31. července 2018 20:18 Jirka Mww <jirka.mww na gmail.com> napsal(a):
> Dobrý den,
>
> taky jsem si v návalu euforie jeden kousek toho analyzátoru koupil. Určitě
> se bude hodit.
> Když jsem to ale připojil k PC ( W7 32 ). tak se PC zaseklo tak, že jsem to
> musel vypnout tlačítkem PWR,
> nefungovalo ani CTRL Alt Del
> Jak jste tomu prosím naistalovali nějaký obslužný SW ?
>
>
> Zdravi
> Jirka Sloupenský  OK1MWW
>
> Dne 2. července 2018 18:48 Jindrich Fucik <fulda na seznam.cz> napsal(a):
>
>> Musím se pochválit, našel jsem ještě jeden kousek, kterej má VLC245
>> (stejnej jako na obrázku z minule), jen vstupní odpory R14-R21 jsou 330R.
>> Dokonce i okousaná samolepka souhlasí.
>>
>> Koupil jsem ho tady:
>>
>> https://www.aliexpress.com/item/USB-Logic-SCM-24MHz-8-Channel-24M-seconds-Logic-Analyzer-Debugger-for-ARM-FPGA-Logic-Analyzer/32873970588.html
>>
>> Dne 4.6.2018 v 19:36 Jindrich Fucik napsal(a):
>>>

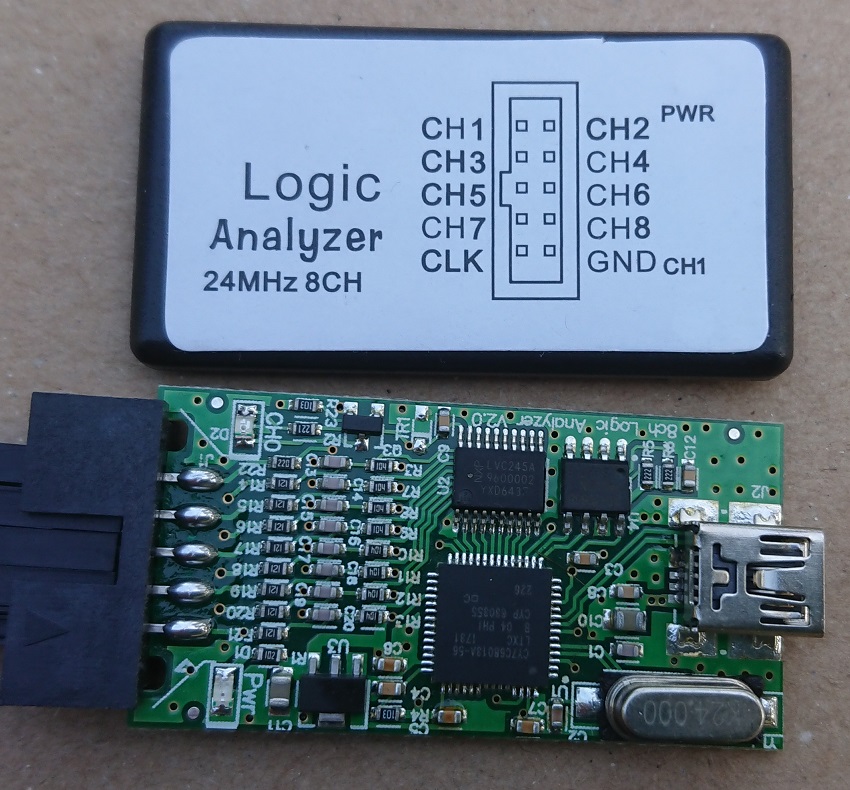

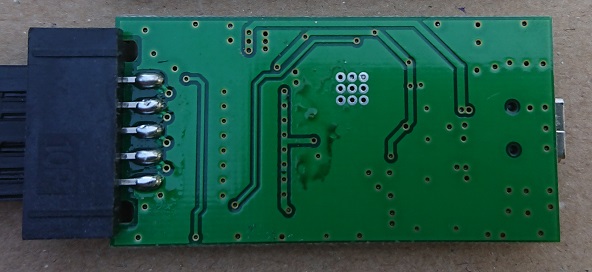

>>> Moje verze je zde:
>>> http://www.fucik.name/hw/DSC_0300_.jpg
>>> http://www.fucik.name/hw/DSC_0303_.jpg
>>>
>>> To je ta, co má v názvu SCM, takže má LVC245A a odpory 120R
>>>
>>> Dne 3.6.2018 v 20:05 iko napsal(a):
>>>>
>>>> Klon Sealogic, vnutro tu:
>>>> https://drive.google.com/file/d/18clIemEN5fqmm04JOYhiaeU2iyx4FnNp/view
>>>>
>>>> Dňa 3. júna 2018 18:45:51 SELČ používateľ "Miroslav Šinko"
>>>> <sinkomiro na gmail.com> napísal:
>>>>
>>>>     Mam klon z ebay, objednany 11/2017. Predajca uz neexistuje. Na
>>>> krabicke
>>>>     je napisane iba Logic Analayzer 24MHz 8CH a popis 10-pinoveho
>>>> konektora.
>>>>
>>>>     Zaujumave je to, ze nema ziaden vstupny buffer. Len odpory 510R a za
>>>>     nimi 1M do zeme (spolu 4 stvorice).
>>>>
>>>>     Pre uplnost, MCU je v puzdre 56-pin QFN. Okrem EEPROM je tam este
>>>>     stabilizator s kodom 662K, co by mal byt LM6206N3 (3.3V)
>>>>
>>>>     miro
>>>>
>>>>     On 3.6.2018 13:25, Petr Labaj wrote:
>>>>
>>>>         Ty krabičky vypadají všechny stejně, liší se jen nálepky.
>>>>         Vevnitř je ale několik verzí PCB - procesor v různém typu
>>>> pouzdra,
>>>>         odpory jako
>>>>         samostatné součástky nebo jako čtveřice,
>>>> jednostranně/oboustranně
>>>>         osazená deska.
>>>>         Funkčně jsou ale všechny stejné, až na vliv toho vstupního
>>>> bufferu.
>>>>
>>>>         PL
>>>>
>>>>
>>>> ------------------------------------------------------------------------
>>>>
