Mosfet TO220 - 50A

[Admin HWnews]

Takhle jednoduche to prece neni, ne? Zalezi snad na tom jak dlouho ten
prechodovy jev (linearni oblast) trva - od toho se odviji energie
vypocena na cipu. Navic kdyz jsme u toho tak mam nekde v pameti, ze ta
prace odpovida ztrate pri polovicnim napeti.

Ten graf vcelku chapu, ale nechapu co tedy oznacuje ta cara DC a hlavne
ta plocha pod tou carou.

Predpokladal jsem z toho grafu, ze tam je nejake omezeni, ktere dovoli
jeden (je tam uvedeno single pulse) dostatecne kratky pulz on/off s
velkou hodnotou proudu, ale trvale sepnuti tohoto proudu neni mozne z
nejakych dalsich pricin - treba, ze se nejakou dobu roztavi ty zelezne
vyvody co se ted pouzivaji - priznam se, ze si nedokazu predstavit, ze
tim vyvodem z TO220 tece trvale 180A co ma ten mosfet psano, ze snese.

RV



Dne 17.04.2017 v 18:16 Pavel Hudecek napsal(a):
> Vynásobil jsem zadané hodnoty:-)
>
> MOSFET na 50 A samozřejmě je a je jich spousta a určitě i TO220 za pár
> kaček.
>
> Ten graf se týká lineárního režimu, tedy když se na něm ztrácí U*I.
>
> PH
>
> -----Původní zpráva----- From: Admin HWnews
> Jak jste dosel k tem 180W? Ten mosfet slouzi jako odpojovac - tedy je
> trvale sepnuty a az v pripade, ze hrozi poskozeni baterie tak vypne.
>
> priznam se, ze vlastne netusim proc je to tak malo...mam tu treba mosfet

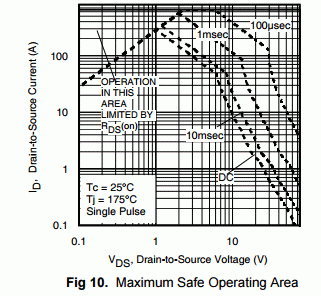

> IRFB7734PBF, ktery ma v DS toto:
>
> http://www.cncnet.info/galery/mosfet.gif
>
> pritom ma Rdson cca 3mR
>
> Dne 17.04.2017 v 16:59 Pavel Hudecek napsal(a):
>> Ano, 180 W je na TO220 moc. A praktické zkušenosti říkají, že není
>> snadné se přibližovat k výrobcem garantovanému maximu (na izolační
>> podložku radši zapomenout). Problém je, že když se šroubek utáhne moc,
>> plech se v tom místě vyboulí a v místě čipu se tím oddálí od chladiče.
>> Takže je velmi těžké ho přitáhnout tak, aby byl dostatečně přitisknutý a
>> zároveň ne moc. Docela dobrý jsou takový ty přicvakávací plíšky, jen si
>> teď nemůžu vzpomenout na název.
>>
>> Rozhodně je na větší výkony podstatně lepší TO247.
>>
>> PH
>>
>> -----Původní zpráva----- From: Admin HWnews
>> predpokladam, ze je neco takoveho naproste scifi.... Hodil by se mi
>> mosfet co by umel ve statickem rezimu pri Uds 12-24V az 50A. A aby toho
>> nebylo malo tak jeste idealne byl logic-level.
>>
>> Co jsem koukal tak je to ve statickem rezimu i u pomerne hodne dobrych
>> mosfetu bide a ta DC oblast je pomerne dost ohranicena a vetsinou konci
>> maximalne kolem 15A pri 12V.
>>
>> Takze resenim je predpokladam jedine vice mosfetu paralelne.
>
