Navrzeni integracniho clanku
Miroslav Sinko
sinkomiro@rocketmail.com
Úterý Listopad 20 18:09:24 CET 2007
Este tu nepadol vzorec pre prechodovy dej na RC integracom clanku:
U=Uo * (1 - e^(-t/tau))
z toho
t = -tau * ln(1 - U/Uo)
Takze napr. pre 90% hodnoty cielovaho napatia (U/Uo = 0.9) a Vase
tau=R*C=0.00033 vychadza t=0.76ms. Celkom to zodpoveda pozorovanemu.
miro
--- "HW CNCnet.info" <hwnews@cncnet.info> wrote:
> Zdravim,
>
> tak tedy referuji...
>
> No abych pravdu rekl nejak se mi nezda to co se vypocitalo enbo je
> nekde
> chyba.
>
> Priznam hned na zacatek, ze jsem nepouzil navrzene hodnoty, protoze
> se
> mi zdaly az moc (hlavne kondenzator) - ted mam odpor 330ohmu a C=1uF.
>
> Navic jsem zatim pouzil na zkousku jen jednu sekci RC clanku.
>
> Zde je to co jsem odfotil z osciloskopu:
>

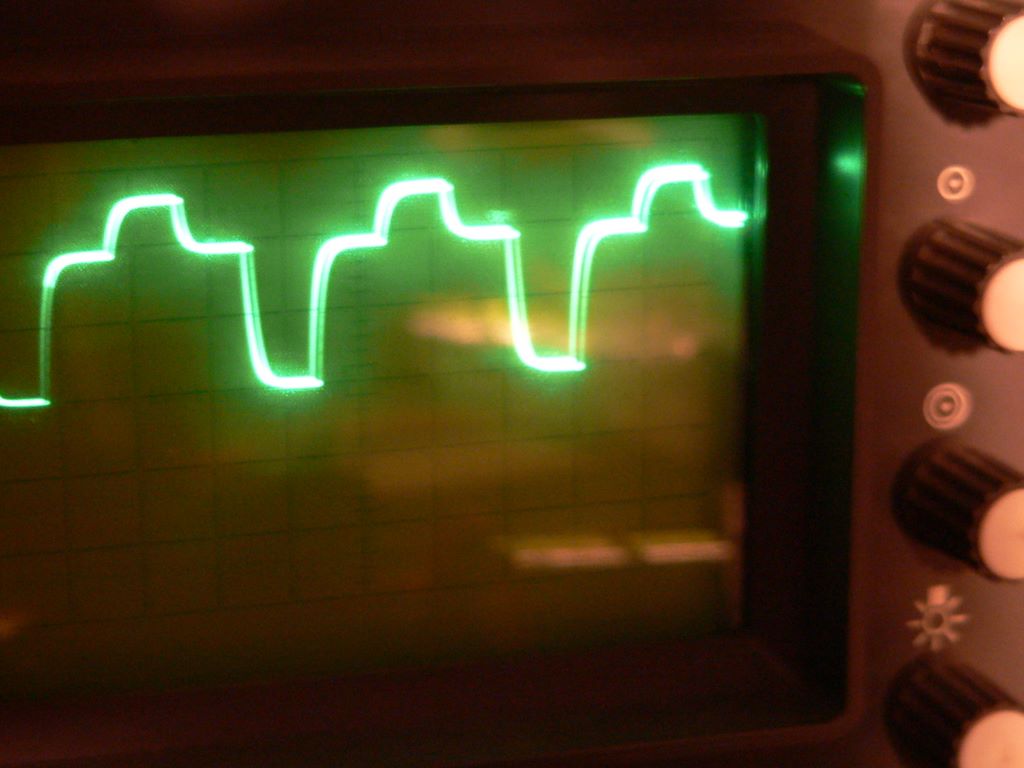

> http://www.cncnet.info/image/rc_clanek/p1040340.jpg (X=5ms/dilek)

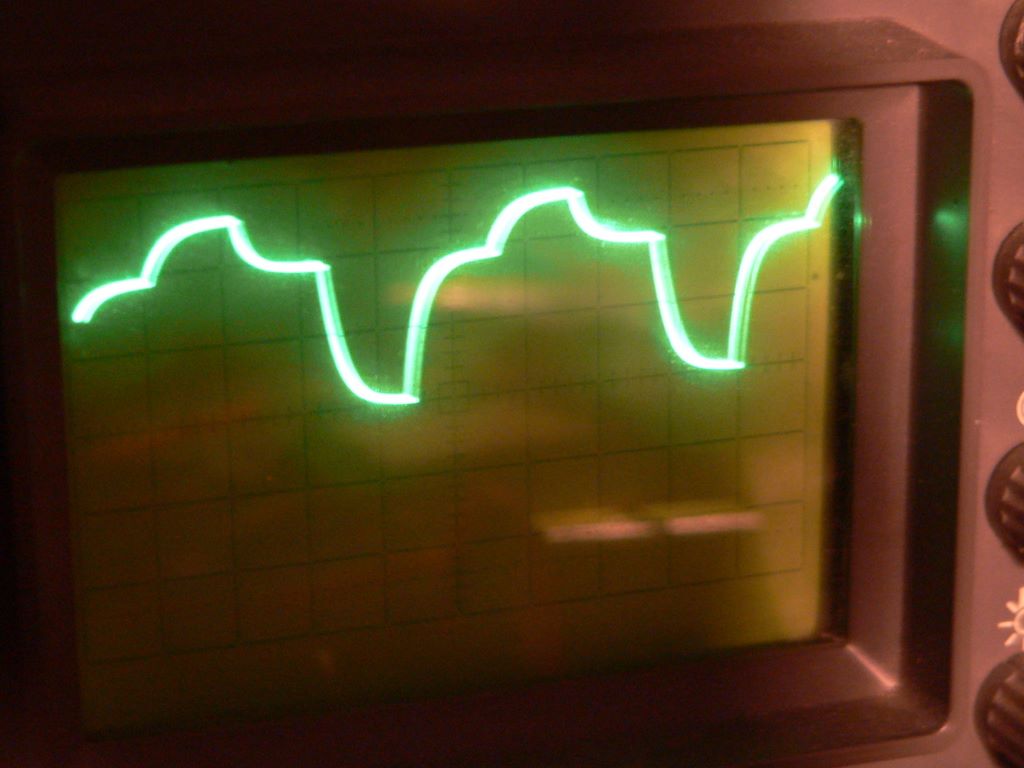

> http://www.cncnet.info/image/rc_clanek/p1040341.jpg (X=2ms/dilek)

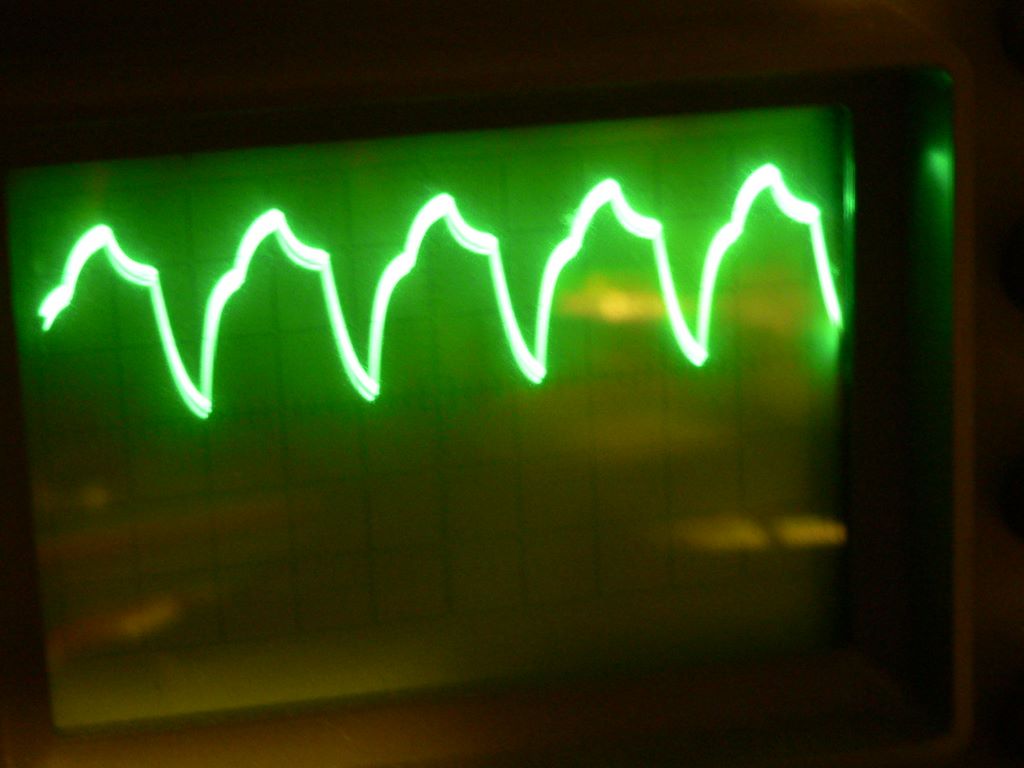

> http://www.cncnet.info/image/rc_clanek/p1040342.jpg (X=2ms/dilek)

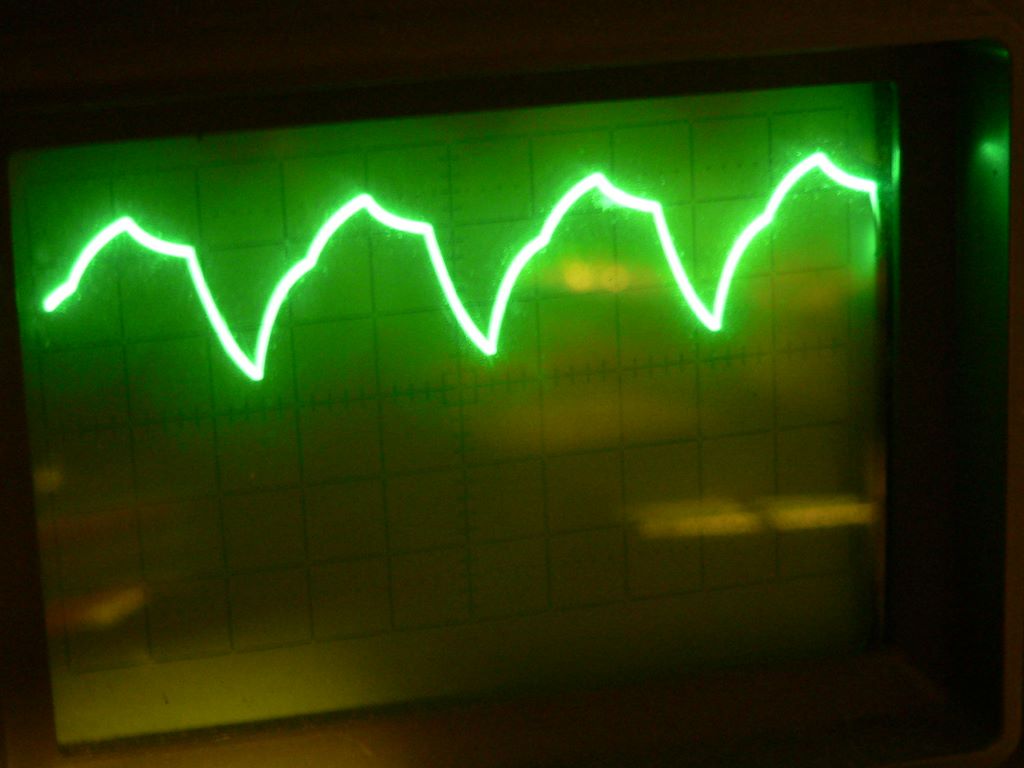

> http://www.cncnet.info/image/rc_clanek/p1040343.jpg (X=1ms/dilek)
>
> Ten prubeh je ted generovany jen po 45st tedy hodnoty jen 0, 0.707 a
> 1
> coz je skoro nejhorsi pripad - kdyz generuji z vice hodnot tak je to
> lepsi. Ten prvni obrazek je prakticky to co se od toho ceka v tomto
> pripade. Ty dalsi uz tak moc fajn nejsou. Nicmene mam dojem, ze
> kdybych
> pouzil R=500 a C=3.2uF tak to bude mnohem horsi.
>
> Predpokladam, ze to je dusledek toho, ze buzeni je prilis mekke a
> proto
> ze ty nabezne a sestupne hrany tak ohybaji.
>
> Existuje nejakej brouk, kterym bych to buzeni posilil (pokud pominu
> mustek z tranzistoru)? Potrebuji z 5V zase na 5V.
>
> Radek Vicek
>
======================================================================
> http://www.cncnet.info - problematika CNC a automatizace
> http://www.jakjevenku.info - webová meteostanice
>
> Slavomir Skopalik napsal(a):
> > Jo, jedna fatalni chyba.
> > Zlomovy kmitocet se udava kruhovy,
> > takze omega=f/(2*Pi).
> > Takze C bude 3.2 uF :))
> >
