Atmega8 a reset pin
Petr Tomasek
tomasek@etf.cuni.cz
Sobota Prosinec 29 18:25:06 CET 2007
On Sat, Dec 29, 2007 at 05:43:30PM +0100, Jan Waclawek wrote:
> Este par provokativnych otazok: ako mate zablokovane napajanie?
2x 100nF kondenzator z kazde strany jeden
> Ako ho vlastne mate vyroutovane - ak som dobre pochopil, ide o jednostrannu dosku? Nemam chut pozerat do datasheetu, ale nema nahodou viac napajacich/zemniacich noh, mate ich slusne pospajane?

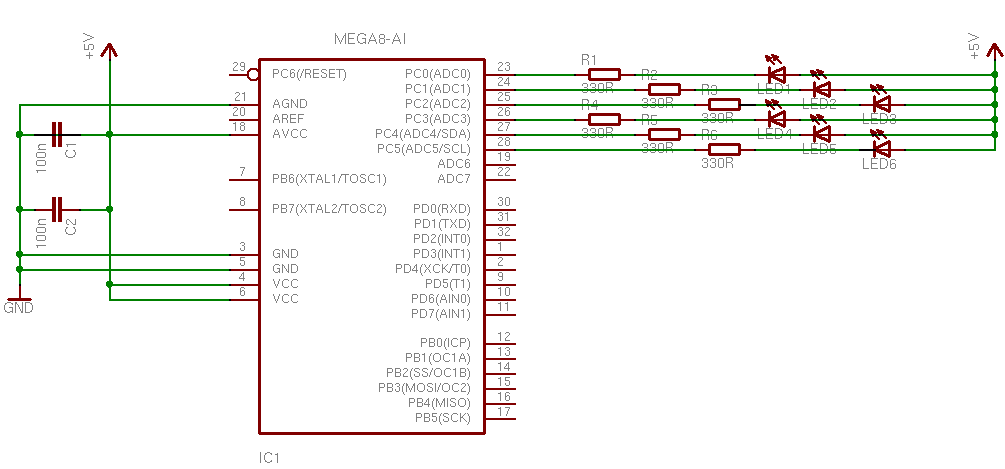

schema:
http://www.etf.cuni.cz/~tomasek/tstm8smd.png
a z tohoto jsem to zehlil (ja vim, je to dost kostrbate, nejak si s eaglem
jeste uplne nerozumim...):
http://www.etf.cuni.cz/~tomasek/tstm8smd_brd.png
> wek
>
Ale vzhledem k tomu, ze to byl pokus pajeni SMD-cek bych to skutecne
videt na ten prismahly procesor ;) (a uz bych mymi amaterinami nezatezoval
konferu ;)
--
